LOGISTIC SYSTEMS

THE PATH TO

ECO-FRIENDLY

COLD CHAIN LOGISTICS

친환경으로 향하는 COLD CHAIN LOGISTICS의 길!

에너지 다소비형 국내물류 현장의 고비용, 저효율 문제를 해결하고

지속 가능한 녹색물류 실현을 위해 PCM(상변화물질)을 활용한

전축냉 시스템, 하이브리드 시스템, 이동형 저장창고 등

온실가스를 줄이고 환경을 보호할 수 있는

다양한 제품을 개발 및 생산하고 있습니다.

‘E CUBE(에너지 큐브)’는 EST LOGISTIC 분야에
냉동·냉장 에너지 솔루션 제품의 새로운 통합 브랜드입니다

ENERGY

EFFICIENCY

POWER

CONSUMPTION

DOWN

EST

estenergy2023____________________________--ar_21_--v_7_c577503e-6e19-4550-affc-fd51520f0f2

▶ 에너지 저장 기술을 통한 독립적인 제품 운영!!
→ PCM Module에 충전된 냉온(冷溫) 에너지 사용으로
전원 미 공급 시에도 독립적 운영 실현 ( PCM 적용 전 제품 )

▶ 공간적 한계를 극복하는 자유로운 이동ㆍ저장 PCM 창고형 컨테이너!!
→ 저장과 보관이 용이하고, 자유로운 이동 및 확장이 가능한
PCM Container, PCM TES portable 제품
→ 전원 차단 시에도 PCM에 충전된 에너지로 보관된 제품의
정온(定溫) 유지를 통한 상품 가치 하락 방지

▶ 운영 비용의 획기적 절감 실현!!
→ PCM Container 기준 운영 비용 30%이상 감소,
PCM Truck 기준 연비 33% 절감, 온실가스(Co2) 33% 감소

▶ PCM 기술 적용을 통한 녹색 기술, ESG경영 달성!!
→ PCM을 통한 환경(E) 친화적 제품, 친환경 제품(PCM) 사용을 통한
환경을 생각하고 기업의 사회(S)적 책임 추구

EST ‘PCM 상변화 기술’

PCM 상변화 물질

[Phase Change Material] 특성

다량의 열에너지를 효율적으로 저장한 후
장시간 정온 유지를 통한 친환경 냉각 솔루션 실현!

EST : PCM System

▶ 일반 물질 VS PCM 온도유지 성능 비교(예시)

▶ EST PCM 냉동/냉장 SYSTEM

▶OPERATE

▶SPEC

▷ 냉 동 기 사 양 : Compressor(60Hz, 3phase)
▷ 판 넬 사 양 : AL+XPS&합판+GRP
▷ 온도/유지시간 : 냉장(0~+10℃, Max 72hrs)
냉동(-18℃이하, Max 30hrs)
▷ 축 냉 시 간 : 초기 축냉 10~12hrs, 정기 축냉 4~8hrs

▷ 적 재 중 량 : 600~700kg

▶1톤 축냉탑 제원

PCM TRUCK SYSTEM

녹색기술 인증 제품!
최적의 운영 환경을 위한 시스템 설계

신선 물류 운송 최적화!
PCM 축냉(築冷) 시스템

▷ 전기에너지를 활용한 냉열에너지 축냉기술
▷ 냉동·냉장 정온관리 냉동(-18℃), 냉장(0~+10℃)
▷ 엔진구동과 무관한 온도관리, 연비 33%절감
▷ 녹색기술제품/녹색인증, CO2 33% 저감

▷유해가스 분석

▶OPERATE

▶SPEC

▷ PCM축냉 구성 : 축냉 냉각장치, PCM모듈, 온도컨트롤
냉장유닛(냉장용 한정)
▷ 컨 테 이 너 : 20ft ~ 40ft (컨테이너 Type / 특장 Type)
▷ 컨테이너 샷시 : 사용컨테이너 규격의 맞춤형 제작
▷ 특수 컨트롤러 : 고효율, 고사양, 멀티 안전 장치
▷ 배터리팩 모듈 : 냉장 옵션 한정

▶OPERATE

PCM CONTAINER SYSTEM

세계 최초! 신선(新鮮) 제품
물류 운송·저장
축냉(築冷) PCM CONTAINER

광역 신선 운송 최적화!

40ft PCM 축냉 시스템

▷ 리퍼건테이너 대비 유류비 30%이상 절감!
- 냉동기의 가동 없이 PCM에 저장된 냉기로만 운영
▷ 심야전기 운영방식으로 전기료 33%절감!
▷ 저온 창고 시설을 대체하여, 효율적 운영 및 비용 절감!
▷ 젠셋(Genset) 차량 외 일반 트렉터 사용으로 차량 운영 비용

30%이상 절감 실현!

PCM CONTAINER SYSTEM

• PCM 축랭 구성 : 2Set(냉동기+PCM모듈), 최적 효율 공간 (이동식 칸막이)

•온도 관리 : 완충 에너지로 실 운용 최대 10시간 이상, 축냉(-20℃ ~ +5℃) 사용

제품구성

운영강점

• 유류비 최대 30% 절감 : 냉동기 가동 없이 축냉된 냉기로만 운송, 엔진 무 부하로 유류비 감소

• 전기료 33% 절감 : 심야 전기를 사용하여 전기료 절감 효과

• 운영 비용 SAVE : 축냉시스템을 적용 효율적 인력 셋팅

• 저장고 불필요 : 물류센터 저온 저장고로서 보관 및 운송

축냉 PCM TOP (40ft)

축냉 PCM CONTAINER (40ft)

2024.07.29 제주 용마로지스 TES 적용시트지 디자인 (2평 창고) 시공.jpg

▶OPERATE

▶SPEC(2평형 기준)

▷ 냉 동 기 사 양 : Compressor(60Hz, 3phase)
▷ 판 넬 사 양 : 우레탄 판넬 / 100~150T
▷ 온도/유지시간 : 냉장(0~+10℃, Max 72hrs)
냉동(-18℃이하, Max 30hrs)
▷ 축 냉 시 간 : 일일 최소 7hrs

좌측면 Image

우측면 Image

축냉된 냉기를 Peak time에 맞추어 조절하는 방식으로 내부 냉기 순환

THERMAL ENERGY STORAGE

사용환경 맞춤형
ACTIVE / PASSIVE 축냉시스템

‘안정적인 정온 유지

전기료 절감’ 동시 해결!

▷ 다양한 온도대별 적용 냉동(-18℃이하) / 냉장(0~+10℃)
▷ 축냉열을 이용한 경제적 시스템
▷ 안정적인 축냉열 저장을 위한 높은 단열성
▷ 정전시에도 일정시간 온도 유지 가능
▷ 비상시에도 냉장온도 컨트롤 가능한 파워팩(옵션)

· 심야전기 사용, 전력 최대 부하 시간 회피-비용 감소(최대 68%)
· 일반냉동창고 대비 시스템 가동시간 감소-운영비 절감

※ Active(능동형) 축냉 시스템 : PCM에 직접적으로 냉기를 전달하여 사용하는 축냉 시스템

좌측면 Image

우측면 Image

축냉된 냉기를 Peak time에 맞추어 조절하는 방식으로 내부 냉기 순환

· 심야전기 사용, 전력 최대 부하 시간 회피-전력비용 감소(최대65%)
· 일반소형 냉동창고 대비 시스템 가동시간 감소-운영비 절감

▷ 이동식 소형 (2~5 평 ) 냉장 저장고
▷ 축냉열을 이용한 경제적 시스템
▷ 안정적인 냉열 저장을 위한 고객 맞춤형 단열성
▷ 비상시에도 냉장온도 컨트롤 가능한 파워팩(옵션)

물류 환경에 제약이 없는 이동식 저장고!

이동 맞춤형

PORTABLE 축냉시스템

MOBILE THERMAL ENERGY STORAGE

▶COMPOSITION

ENGINE DRIVEN UNIT

‘동남아’에서도 인정한
최적의 전천후 제품!

E CUBE 타사 비교 불가!
메인 냉동기의 기술 차이를

보여드리겠습니다

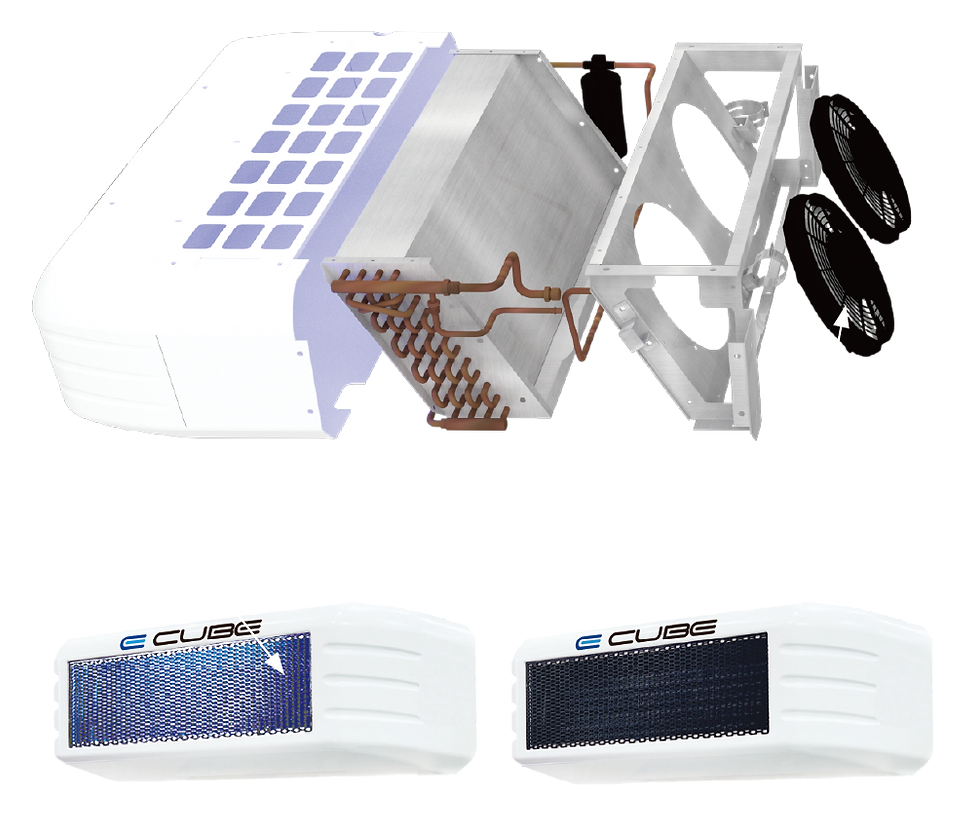

▷ 타사 대비 확장 응축기 사용! 보다 빠른 냉각
▷ 전모델 동(銅)코일 사용! 안정적 냉각 성능 보장
▷ 일반 모터 대비 높은 내구성(BLDC 모터)
▷ 제품 표준화, 최적화를 통한 효율성 극대화
▷ LED Lighting으로 외부에서 작동 여부 확인 가능

· 기술, 품질, 고객의 편의를 최우선으로 제품을 제작!
· 25%이상 전문 R&D 인력, 15년 이상 기술 전문가 구성
· 전문 디자인 회사와 협업하여 공기역학적 구조와 LED 라이팅 기능!
· 전세계 25개국 이상의 네트워크, 국내27개사 이상 판매대리점 구축!

국내 0.8~5톤이상까지
모든 물류 차종에 장착 가능!
최적의 냉동기 ‘E CUBE’를 경험해보세요

· High Performance : 동급 최강의 냉동/냉장 능력
· Best Quality : 동코일, 대용량 응축기, BLDC모터 등의 고품질 부품 사용
- BLDC모터 주기 : 일반 DC모터 대비 높은 내구성
- 동 코일 : 알루미늄 코일 대비 높은 내구성, 외기온도의 영향 낮음
· Superior Efficiency : 제품 구성 최적화를 통한 효율성 극대화
· Easy Maintenance : 제품 구조의 단순화로 정비 용이성
· LED Operating Indicator : 제품 구동시 LED로 가동 여부 확인
